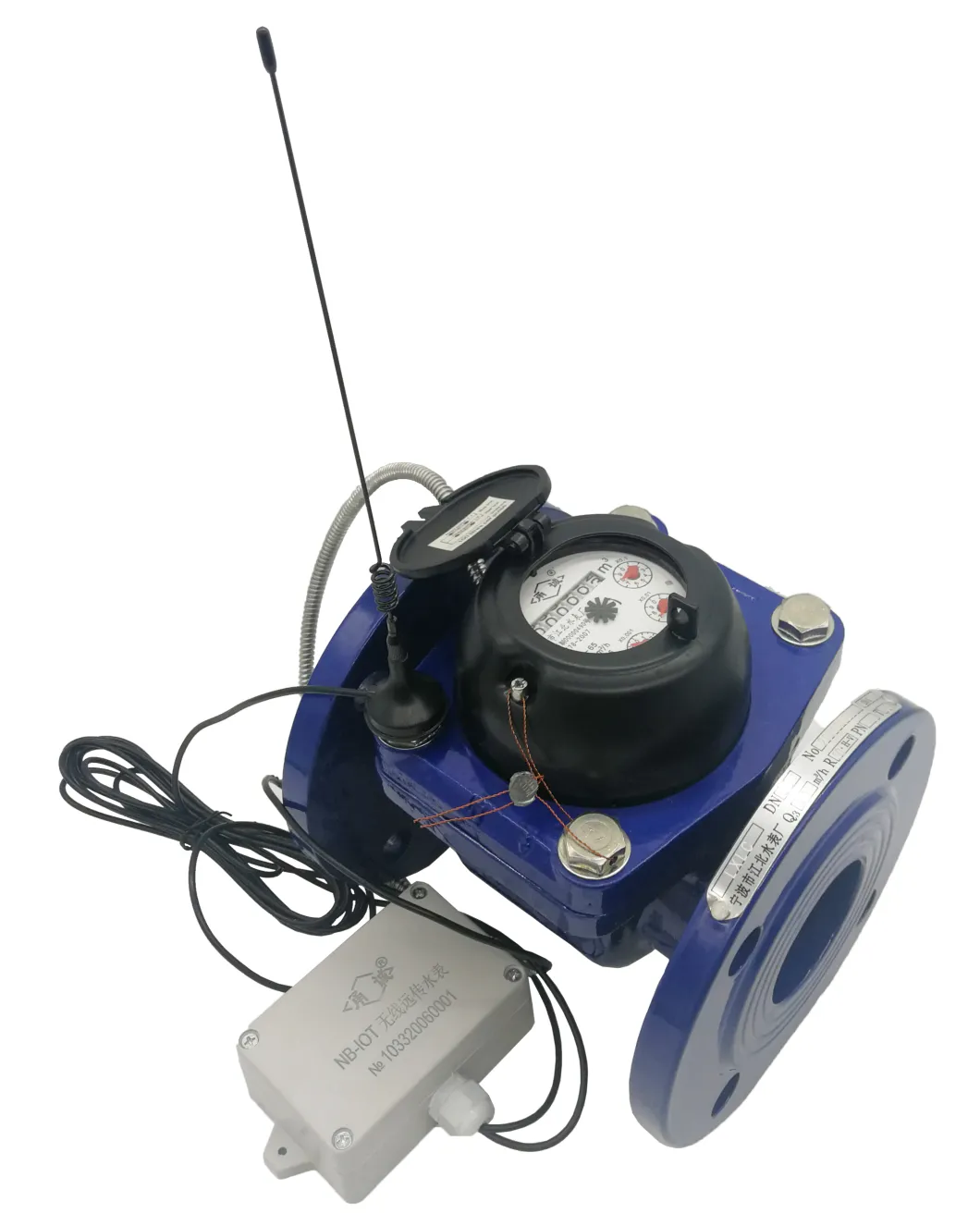

NB Woltman juhtmevaba kauglugemise veearvesti
LXLCY-50W kuni LXLCY-500W (50mm kuni 500mm) on juhtmevaba kauglugemine NB woltman veearvesti väikese energiatarbega, mis põhineb kitsasriba mobiilside traadita sidetehnoloogial, jagatud disainiga (elektroonilised osad on eraldi suletud ja veekindel klass võib olla IP 68), kusjuures baasmõõturiks on eemaldatav element Woltman kuivtüüpi meeter.
Funktsioonid:
*NB arvesti mehaaniline osa on Woltmani kuivtüüp, suure täpsusega, madala algvoolukiirusega, lihtsa lugemisega, pika elueaga jne.
*Arvesti korpus on raud.
*EmC/ESD/EMI täitmine, elektroonikatoodete elektromagnetilise ühilduvuse projekteerimisnõuded, jõudes tööstuslikule juhtivale tasemele.
*Juhtmevaba moodul on eraldatud mehaanilise osaga, et seda oleks lihtne hooldada.
*Elektroonilised osad on eraldi suletud ja veekindel klass võib olla IP 68.
*Täiustatud andmekodeerimise ja kontrollimise tehnoloogia kasutuselevõtt, millel on kõrge sidekindlus.
*NB veearvesti suhtleb otse NB-IOT tugijaamaga, ilma kollektori ja kontsentraatorita lugemissüsteemina.
*Koos hostarvutiga, ehitades kauglugemise juhtimissüsteemi, et tagada automaatne lugemine ja jälgimine.
*Veearvesti andmetsükli aruandlus: selle saab seadistada vastavalt esitama andmeid tunnis, iga päev, kord kuus, sealhulgas akumuleeritud veemaht, aku maht, arvesti olek ja aruandeperiood.
*Mugav mehaaniline lugemine: pärast NB traadita mooduli kokkupanemist lugemist ei mõjutaks.
*Stabiilne signaal: NB-IOT tugijaamaga seadistavad NB arvestid põhivõrgu poolt võrgu, et tagada signaali stabiilsus.
*Juhtmestik puudub ja seda on lihtne paigaldada.
*NB-IOT kitsaribalise mobiilsidetehnoloogia eelis.
*Pulss: 100 L/Pulss või 1000 L/Pulss (soovi korral)
*Väike energiatarve
*Sügav katvus 20 dB ja kasu (rohkem seina tungimist kui 2G).
*Odav, multilink (arvesti esitab andmed otse baasjaama, ilma vaheseadme abita.
*Turvalisus (pilvehaldusplatvormi kasutuselevõtt klientide turvalisuse tagamiseks)
*Interneti usaldusväärsus (konkreetse interneti kasutuselevõtt, et tagada pidev ja stabiilne toimimine.
*Praeguse mobiilse interneti taaskasutamine (kiire ja odav).
*Globaalne standardkulu ja rändlus.
*Elektromehaaniline teisendusviga: ΔV≤±1 signaali ekvivalent.
Elektroonika parameetrid
| Üksuse | Parameetrid |
| Sagedus | 800MHz,900MHz |
| Suhtlusrežiim | Dupleks, saatmine ja vastuvõtmine |
| Väljundvõimsus | <> |
| Võta vastu tundlikkus | -136dBm |
| Heitevool | <> |
| Võta praegune vastu | <> |
| Unevool | ≤4uA |
| Nähtav kaugus | >20Km |
| Sideprotokoll | CoAP |
| Mooduli töötemperatuur | -20ºC~+70ºC |
| Aku režiim ja võimsus | ER26500;8500mAh |
| Aku eluiga | Aruandlus Üks kord päevas :umbes 6 aastat |

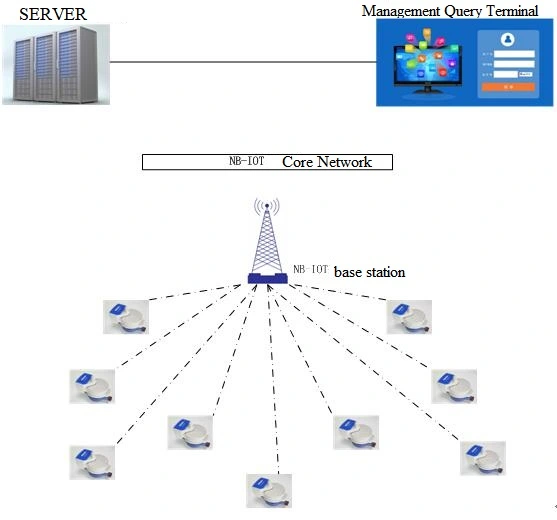

NB veearvestite automaatne võrgutopoloogia.
Standardne vastavus
Tehnilised andmed vastavad iso 4064 B-klassi, C-, R80-, R100-, R125- või R160-klassi standardile horisontaalse paigaldamise kohta.
Tööseisund:
Vee temperatuur:külma vee mõõturi puhul ≤50ºC; ≤90ºC kuuma vee mõõturile
Alandlikkus: 0~95%RH
Töörõhk: ≤1,0 Mpa.

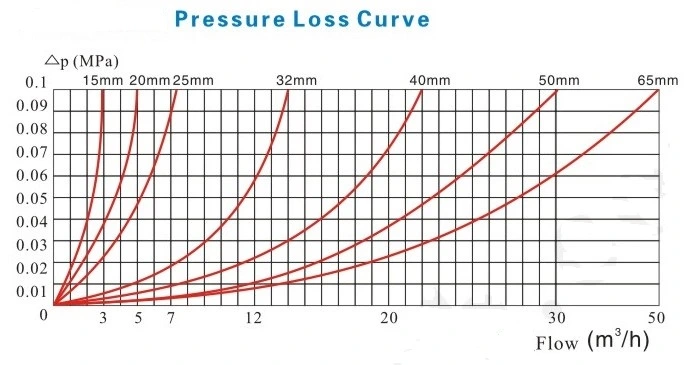

Rõhukadu: ≤0,063Mpa.
Keskkonnaklass: B (paigaldatud sees).
Elektromagnetiline klass: E1 (elu-, äri- ja indurical).
Veekindel hinne: IP 68.
Paigaldusnõuded
*Arvesti tuleb paigaldada horisontaalsesse asendisse voolusuunaga, nagu näitab arvesti keresse valatud nool, mille registrinägu on ülespoole.
*Torujuhe tuleb enne paigaldamist tühjendada.
*Arvesti peaks töötamise ajal olema pidevalt vett täis.

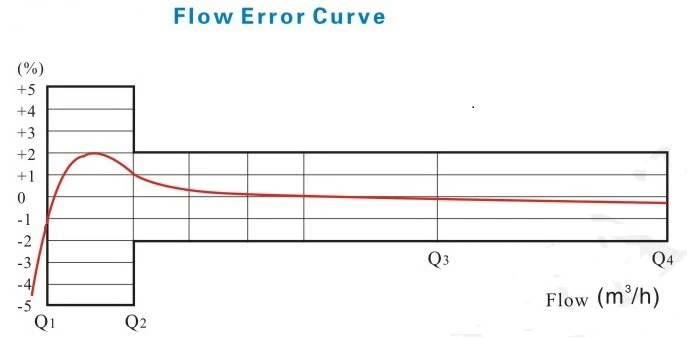

Suurim lubatud viga
Alumises tsoonis Qmin(Q1) (kaasa arvatud kuni Qt (Q2) on ±5%.
Ülemises tsoonis Qt(Q2) (kaasa arvatud kuni Qmax(Q4) on ±2%(külma vee mõõtja).
Ülemises tsoonis Qt(Q2) (kaasa arvatud kuni Qmax (Q4) on ±3% (kuumaveearvesti).
PEAMISED TEHNILISED ANDMED Vastavalt standardile ISO4064 :2003 (vana standard)
| Arvesti suurus | Mõõtmise | Maksimaalne vool | Nominaalne vool | Üleminekuvool | Min Flow | Min Lugemine | Maksimaalne lugemine |
| Mm | klass | m³/h | m³ | ||||
| 50 | B | 30 | 15 | 3 | 0.45 | 0.0002 | 999999 |
| 65 | B | 50 | 25 | 5 | 0.75 | 0.0002 | 999999 |
| 80 | B | 80 | 40 | 8 | 1.2 | 0.002 | 999999 |
| 100 | B | 120 | 60 | 12 | 1.8 | 0.002 | 999999 |
| 125 | B | 200 | 100 | 20 | 3 | 0.002 | 999999 |
| 150 | B | 300 | 150 | 30 | 4.5 | 0.002 | 999999 |
| 200 | B | 500 | 250 | 50 | 7.5 | 0.002 | 999999 |
| 250 | B | 800 | 400 | 80 | 12 | 0.002 | 999999 |
| 300 | B | 1200 | 600 | 120 | 18 | 0.02 | 9999999 |
| 350 | B | 1600 | 800 | 160 | 24 | 0.02 | 999999999 |
| 400 | B | 2000 | 1000 | 200 | 30 | 0.02 | 999999999 |
| 500 | B | 3000 | 1500 | 300 | 45 | 0.02 | 999999999 |
PEAMISED TEHNILISED ANDMED Vastavalt standardile ISO4064:2014 (uus standard)
| Arvesti suurus | Mõõtmise | IV kvartetiin | III kvartetiin | II kvartalid | I kvartetiin | Min Lugemine | Maksimaalne lugemine |
| Mm | R | m³/h | m³ | ||||
| 50 | 63 | 31.25 | 25 | 0.63 | 0.4 | 0.0002 | 999999 |
| 65 | 80 | 50 | 40 | 0.8 | 0.5 | 0.0002 | 999999 |
| 80 | 80 | 78.7 | 63 | 1.26 | 0.79 | 0.002 | 999999 |
| 100 | 80 | 125 | 100 | 2 | 1.25 | 0.002 | 999999 |
| 125 | 80 | 200 | 160 | 3.2 | 2 | 0.002 | 999999 |
| 150 | 80 | 312.5 | 250 | 5 | 3.13 | 0.002 | 999999 |
| 200 | 63 | 500 | 400 | 10.16 | 6.35 | 0.002 | 999999 |
| 250 | 50 | 787 | 630 | 20.16 | 12.6 | 0.002 | 999999 |
| 300 | 50 | 1250 | 1000 | 32 | 20 | 0.02 | 9999999 |
| 350 | 50 | 2000 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 400 | 50 | 3125 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 500 | 50 | 5000 | 2500 | 80 | 50 | 0.02 | 999999999 |
Mõõtmed ja kaal
| Arvesti suurus | Pikkus L | Laius B | Kõrgus H | Ühenduslõng | ||
| Mm | Mm | D | Poldiring Dia D1 | Ühenduspolt | ||
| 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 65 | 200 | 256 | 400 | 185 | 145 | 4xM16 |
| 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 |
| 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 |
| 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 |
| 150 | 300 | 346 | 500 | 285 | 240 | 8xM20 |
| 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 |
| 250 | 450 | 493 | 730 | 395 | 350 | 12xM20 |
| 300 | 500 | 516 | 730 | 445 | 400 | 12xM20 |
| 350 | 500 | 560 | 730 | 520 | 470 | 12xM21 |
| 400 | 600 | 631 | 830 | 565 | 515 | 16xM24 |
| 500 | 800 | 785 | 930 | 715 | 650 | 20xM30 |
